Oprogramowanie diagnostyczne Stellacan

Stellacan — aplikacja i interfejs

Zobacz, jak Stellacan łączy się z pojazdem, identyfikuje sterowniki, odczytuje błędy, monitoruje dane na żywo oraz obsługuje kodowanie i prace serwisowe.

Peugeot, Citroën, DS i Opel Autoryzacja przez głowicę diagnostyczną Wersja polska — dostępne również wersje angielska i francuska

Wymagany sprzęt

Do działania wymagana jest głowica diagnostyczna Stellacan

Aplikacja Stellacan została zaprojektowana do pracy z interfejsem diagnostycznym Stellacan. Kompatybilny interfejs Stellacan jest wymagany: autoryzuje aplikację i zapewnia komunikację ze sterownikami pojazdu.

Aplikacja nie może działać bez interfejsu Stellacan.
Zwykłe adaptery OBD i interfejsy innych producentów nie są obsługiwane w pełnym procesie diagnostyki, kodowania, operacji AI i flashowania Stellacan.

Jak działa interfejs

  • Przed rozpoczęciem operacji podłącz interfejs Stellacan do komputera i pojazdu.
  • Interfejs jest kluczem autentykującym; osobne logowanie w aplikacji desktopowej nie jest wymagane.
  • Full-access i licencje kupuje się oddzielnie przez stronę Stellacan; są aktywowane dla podłączonej głowicy.
Zobacz interfejsy Stellacan
Interfejs diagnostyczny Stellacan — wymagany sprzęt do aplikacji desktopowej

Zanim zaczniesz: wymagany jest Full-access

Stellacan to aplikacja desktopowa do diagnostyki, kodowania i prac serwisowych w obsługiwanych pojazdach. Do wykonywania operacji diagnostycznych wymagany jest aktywny plan Full-access.

Full-access kupuje się na stronie Stellacan.
Dostęp jest dostępny jednorazowo na 1, 3 lub 7 dni albo w formie miesięcznej subskrypcji. Dostęp jest aktywny natychmiast po prawidłowej płatności i liczony od momentu aktywacji — plan 1-dniowy jest ważny przez 24 godziny, a nie do najbliższej północy. Ta sama zasada dotyczy pozostałych planów czasowych.
Czas dostępu
Wybrany okres rozpoczyna się w momencie aktywacji. Plany dzienne obejmują pełne okresy 24-godzinne i nie wygasają o najbliższej północy. Plany miesięczne działają zgodnie z cyklem rozliczeniowym subskrypcji.
Zakres użycia
Full-access jest dostępem czasowym i nie ma limitu liczby VIN-ów, pojazdów ani sterowników. W okresie aktywnego dostępu możesz pracować na tylu pojazdach i VIN-ach, ile potrzebujesz.
Licencje Flash i AI
Zakupiona licencja Flash dotyczy wybranego ECU/sterownika i pozostaje ważna przez 72 godziny. Niektóre operacje AI wymagają jednorazowej opłaty licencyjnej. Licencje kupuje się niezależnie od Full-access; wybrane plany miesięczne mogą zawierać zniżkę.
Autoryzacja
Aplikacja desktopowa nie wymaga osobnego logowania użytkownika. Podłączona głowica diagnostyczna Stellacan jest kluczem autentykującym aplikację i dostępne operacje.
Połączenie z internetem
Połączenie z internetem jest wymagane do weryfikacji dostępu, pobierania definicji, aktualizacji aplikacji oraz usług online, takich jak funkcje wspierane przez AI.

Po zakupie Full-access podłącz głowicę Stellacan do komputera, uruchom aplikację i poczekaj, aż wskaźnik stanu potwierdzi gotowość urządzenia.

Sprawdź obsługiwane pojazdy Otwórz sklep

Informacje o pokryciu pojazdów i szczegóły sklepu są dostępne po zalogowaniu na stronie internetowej.

Zalecana konfiguracja

  1. Kup i aktywuj Full-access na stronie internetowej.
  2. Podłącz głowicę diagnostyczną Stellacan.
  3. Pozwól aplikacji pobrać aktualne definicje.
  4. Wybierz pojazd albo użyj automatycznej detekcji VIN.

Automatyczne aktualizacje aplikacji

Aplikacja automatycznie sprawdza dostępność nowych wersji. Gdy aktualizacja jest dostępna, Stellacan wyświetla okno potwierdzenia. Po wybraniu opcji Tak bieżąca aplikacja zamyka się, pobierana jest nowa wersja, a następnie aktualna aplikacja uruchamia się automatycznie.

Podczas pobierania i instalowania aktualizacji pozostaw komputer podłączony do internetu i nie odłączaj głowicy diagnostycznej.

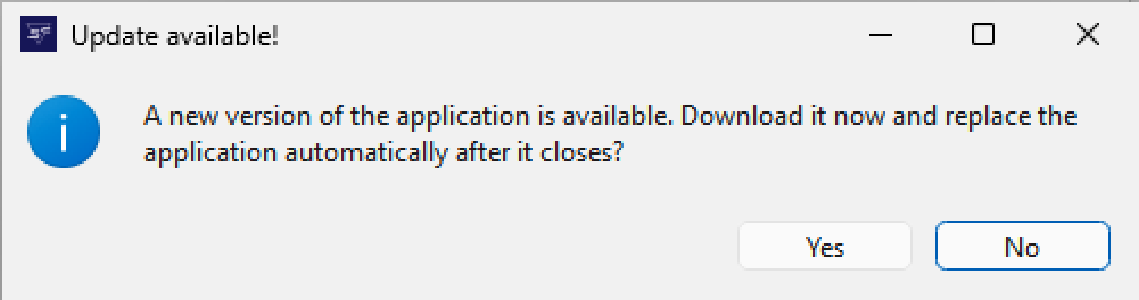

Potwierdź pobieranie, gdy aplikacja poinformuje o dostępności nowej wersji.

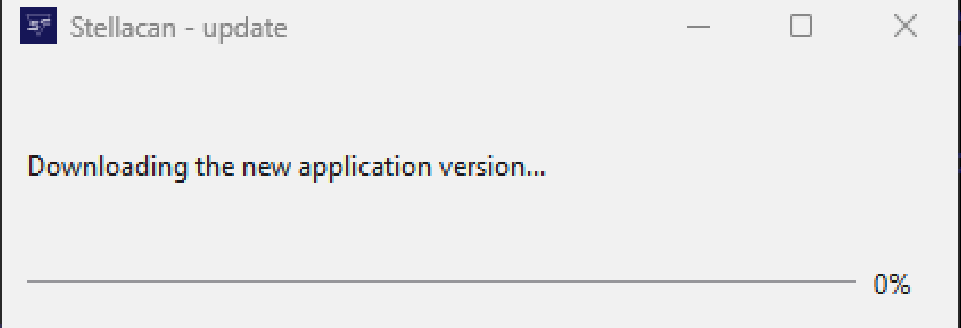

Okno aktualizacji pokazuje postęp pobierania, zanim uruchomi się najnowsza wersja.

Główny układ aplikacji

Po przygotowaniu aplikacji główne okno jest podzielone na nawigację, wybór pojazdu, obszary diagnostyczne, dziennik i elementy konta. Poniższe numery odpowiadają kolorowym oznaczeniom na zrzucie ekranu.

Główne okno aplikacji: kolorowe numery wskazują najważniejsze obszary nawigacji i statusu.
  • 1
    Pasek menu — File zarządza zapisanymi danymi diagnostycznymi: pozwala wczytać cały plik, wczytać go jako odniesienie lub zmiany, wyczyścić bieżące dane albo zapisać dane do pliku. W widokach kodowania odniesienie i zmiany są wczytywane do odpowiednich kolumn. Definitions zawiera opcje Reload all, Reload current i Show all modules. Reload current jest szczególnie przydatne, gdy moduł nie wczytał się poprawnie po przerwaniu połączenia z internetem. Show all modules tworzy zakładki dla wszystkich dostępnych modułów. Quick access pozwala szybko wrócić do Global i wyjść z trybu ekonomicznego. Menu języka obsługuje obecnie English, Français i Polski.
    Opcje menu — sekcja 1

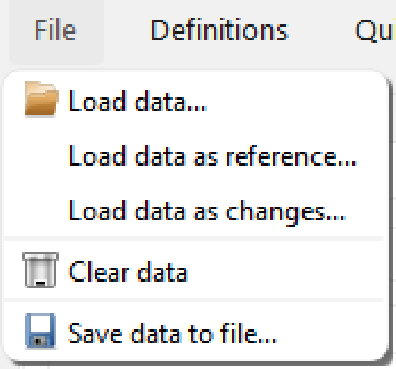

    Menu File: wczytywanie, czyszczenie i zapisywanie danych diagnostycznych.

    Plik

    Wczytaj pełne dane, wczytaj je jako odniesienie lub zmiany, wyczyść bieżące dane i zapisz je do pliku do późniejszego wykorzystania.

    Menu Definitions: ponowne wczytywanie definicji i wyświetlanie wszystkich modułów.

    Definicje (Definitions)

    Ponownie wczytaj wszystkie definicje z serwera, wczytaj bieżący moduł albo utwórz zakładki dla wszystkich dostępnych modułów.

    Menu Quick access: powrót do Global lub wyjście z trybu ekonomicznego.

    Szybki dostęp (Quick access)

    Użyj skrótów, aby szybko wrócić do globalnego widoku pojazdu albo wyjść z trybu ekonomicznego.

    Menu języka: English, Français i Polski.

    Język

    Interfejs aplikacji obsługuje obecnie język angielski, francuski i polski. Przetłumaczony tekst instrukcji i screenshoty można dodawać niezależnie.

  • 2
    Zakładki obszaru roboczego — W tym miejscu przełączasz widoki aplikacji. Zakładki są dodawane podczas otwierania modułów i obszarów roboczych. Sposób tworzenia zakładek można ustawić w Settings 8.
  • 3
    Filtr marki pojazdu — Przed wyborem modelu filtruj katalog pojazdów według marki.
  • 4
    Wyszukiwanie i działania pojazdu — Wyszukuj pojazdy po tekście. No vehicle otwiera diagnostykę bez wyboru pojazdu. Auto detect odczytuje VIN z pojazdu i jest zalecaną ścieżką. Confirm zatwierdza wybrany pojazd po etapie identyfikacji.
  • 5
    Ręczny wybór pojazdu — Przeglądaj i wybierz pojazd ręcznie, gdy automatyczna detekcja nie jest dostępna albo pracujesz ze znaną definicją pojazdu.
  • 6
    Dziennik diagnostyczny — Dziennik zapisuje zdarzenia połączeń, sesje diagnostyczne, wczytywanie definicji i wyniki operacji. Można go ukryć w Settings 8 gdy potrzebujesz bardziej przejrzystego obszaru roboczego.
  • 7
    Status operacji — Kolor zielony oznacza gotowość do pracy, żółty — trwającą operację, a czerwony — brak podłączonej głowicy diagnostycznej lub brak komunikacji.
  • 8
    Konto i przyciski narzędziowe — Account pokazuje status subskrypcji, właściciela konta i zakup licencji. Settings steruje połączeniem z głowicą oraz zachowaniem i wyglądem aplikacji. Support służy do wysyłania zgłoszeń do pomocy technicznej. Extra zawiera dodatkowe funkcje dla zaawansowanych użytkowników. Wszystkie cztery przyciski należą do sekcji 8.

Identyfikacja i zatwierdzenie pojazdu

Automatyczna detekcja VIN jest zalecanym sposobem pracy, ponieważ zmniejsza ryzyko wyboru niewłaściwego modelu lub grupy pojazdu. Ręczny wybór pozostaje dostępny podczas pracy na stole i dla pojazdów, z których nie można odczytać VIN.

  1. W pasku wyboru pojazdu wybierz Auto detect.
  2. Jeżeli VIN zostanie odczytany poprawnie, sprawdź go i wybierz Continue. Przed kontynuowaniem możesz poprawić VIN.
  3. Jeżeli VIN nie może zostać odczytany, wpisz go ręcznie i wybierz Continue. Cancel powraca do wyboru pojazdu.
  4. Sprawdź wykrytą markę, model, VIN i grupę w podglądzie pojazdu. Wybierz Confirm, aby otworzyć obszar diagnostyczny, albo Back to selection, aby powtórzyć proces.
Zalecana ścieżka

Auto detect → sprawdzenie VIN → podgląd pojazdu → Confirm.

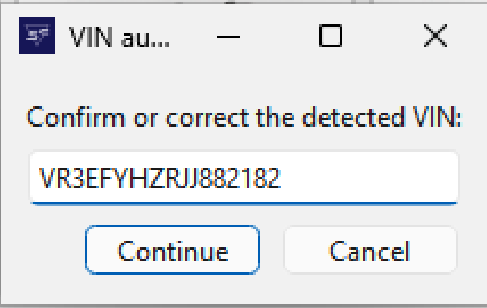

Odczytany z pojazdu VIN jest wyświetlany do zatwierdzenia lub poprawienia.

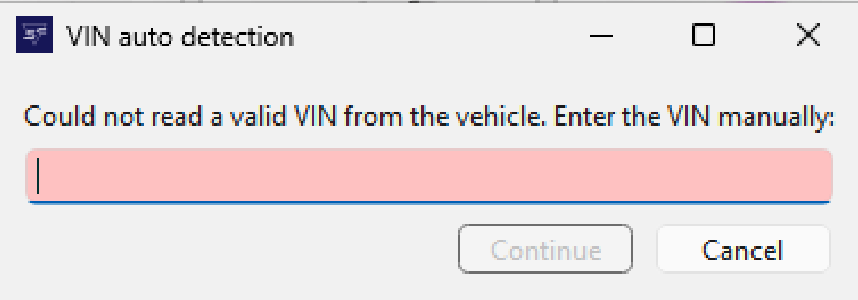

Jeżeli poprawny VIN nie zostanie odczytany, wpisz go ręcznie.

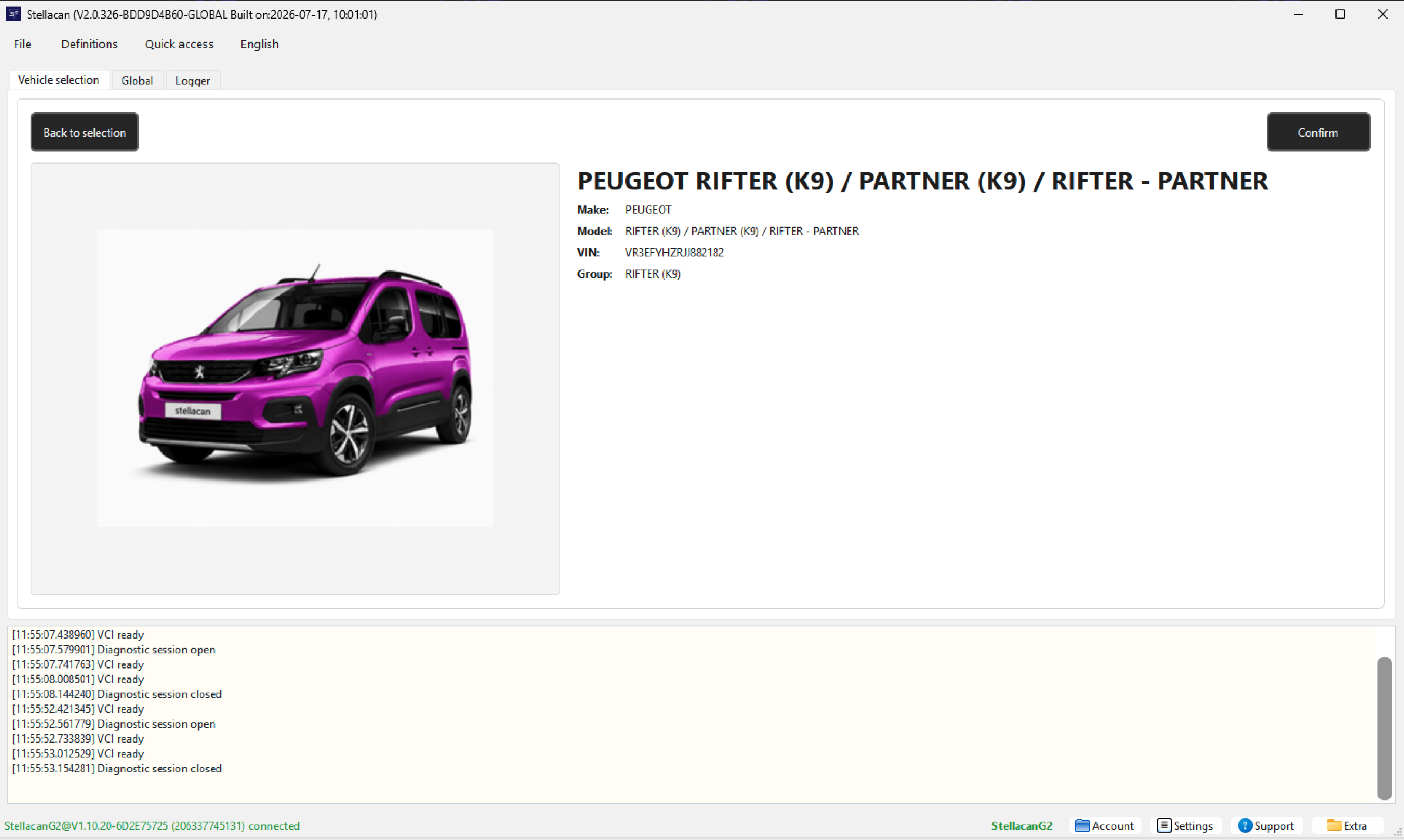

Sprawdź podgląd i zatwierdź wykryty pojazd przed otwarciem diagnostyki.
Tryb No vehicle — Użyj No vehicle, gdy chcesz wejść do diagnostyki bez wyboru pojazdu, na przykład podczas niektórych procedur na stole. Definicje zależne od pojazdu i automatyczne dopasowanie VIN nie działają wtedy tak samo jak w zatwierdzonej sesji pojazdu.

Obszar Global i skanowanie pojazdu

Po zatwierdzeniu pojazdu obszar roboczy przełącza się na Global. Zakładka Vehicle selection pozostaje dostępna, aby można było wrócić i wybrać inny pojazd.

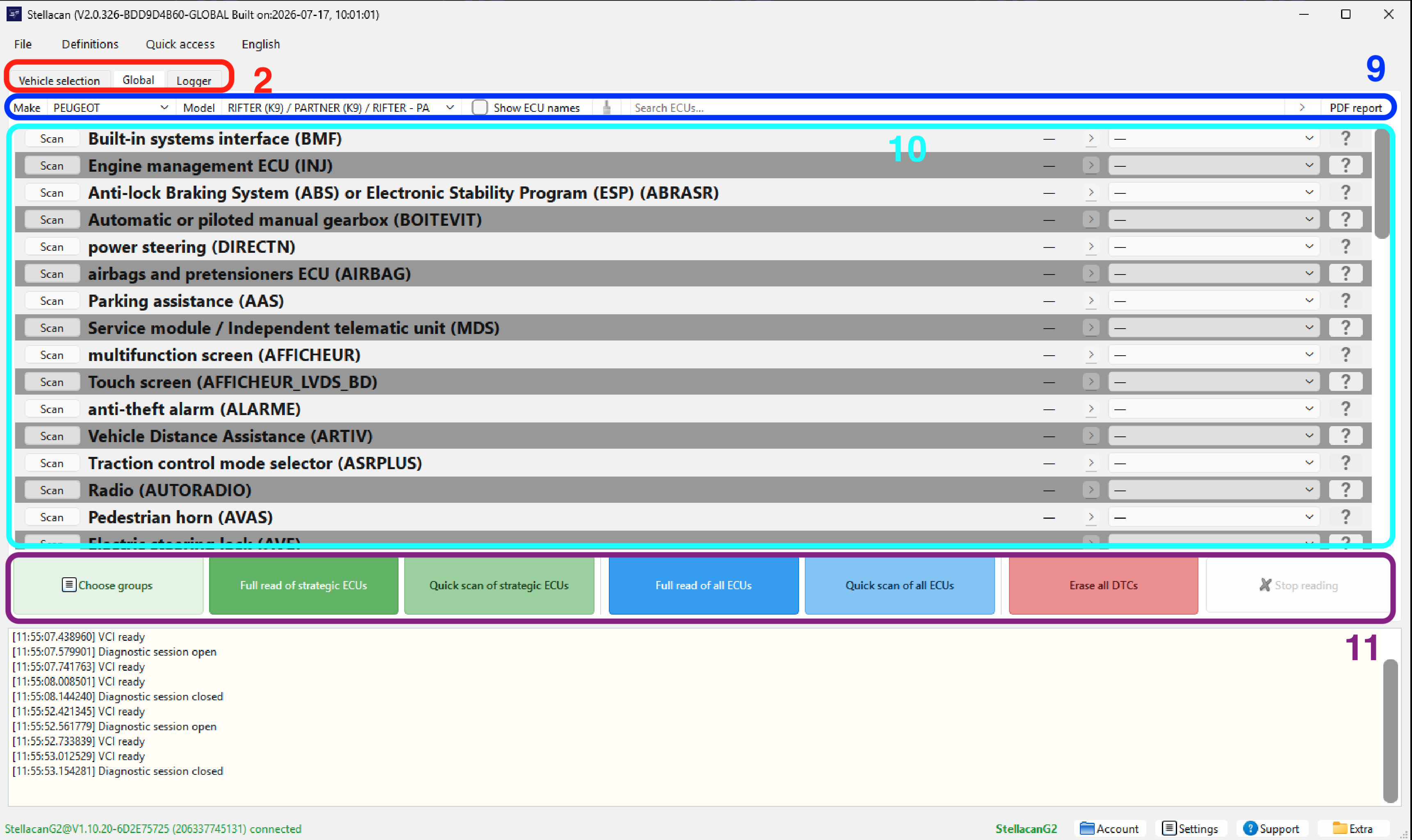

Obszar Global po zatwierdzeniu pojazdu: wyświetlane są parametry pojazdu i dostępne grupy sterowników.
  • 9
    Pasek pojazdu i wyszukiwania — W tym miejscu wyświetlane są marka i model przekazane z Vehicle selection; można je zmienić, chociaż zalecana jest automatyczna detekcja. Show ECU names pokazuje nazwy sterowników pod nazwami grup. Możesz wyczyścić pole wyszukiwania, wyszukiwać po nazwie grupy lub ECU, globalnie rozwinąć albo zwinąć listę błędów oraz wygenerować raport PDF ze skanu globalnego.
  • 10
    Lista grup sterowników — Każdy wiersz przedstawia grupę systemów pojazdu. Użyj Scan, aby odczytać grupę, wybierz sterownik ręcznie z listy rozwijanej i użyj strzałki, aby zatwierdzić oraz otworzyć sterownik. Po skanowaniu lista pokazuje wykryty moduł i liczbę błędów, a zielona strzałka otwiera obszar tego modułu.
  • 11
    Przyciski akcji skanowania — Choose groups wybiera strategiczne grupy zdefiniowane dla sesji, takie jak BSI, INJ lub ESP. Zielone akcje odczytują tylko wybrane grupy strategiczne i zwykle są najszybszym wyborem podczas pracy na stole. Full read of strategic ECUs identyfikuje i w pełni odczytuje te grupy, a Quick scan of strategic ECUs wykonuje identyfikację bez odczytu błędów. Niebieskie akcje stosują te same dwa tryby do wszystkich dostępnych ECU w pojeździe. Erase all DTCs kasuje błędy ze wszystkich sterowników. Stop reading przerywa aktywny odczyt, gdy ta opcja jest dostępna.

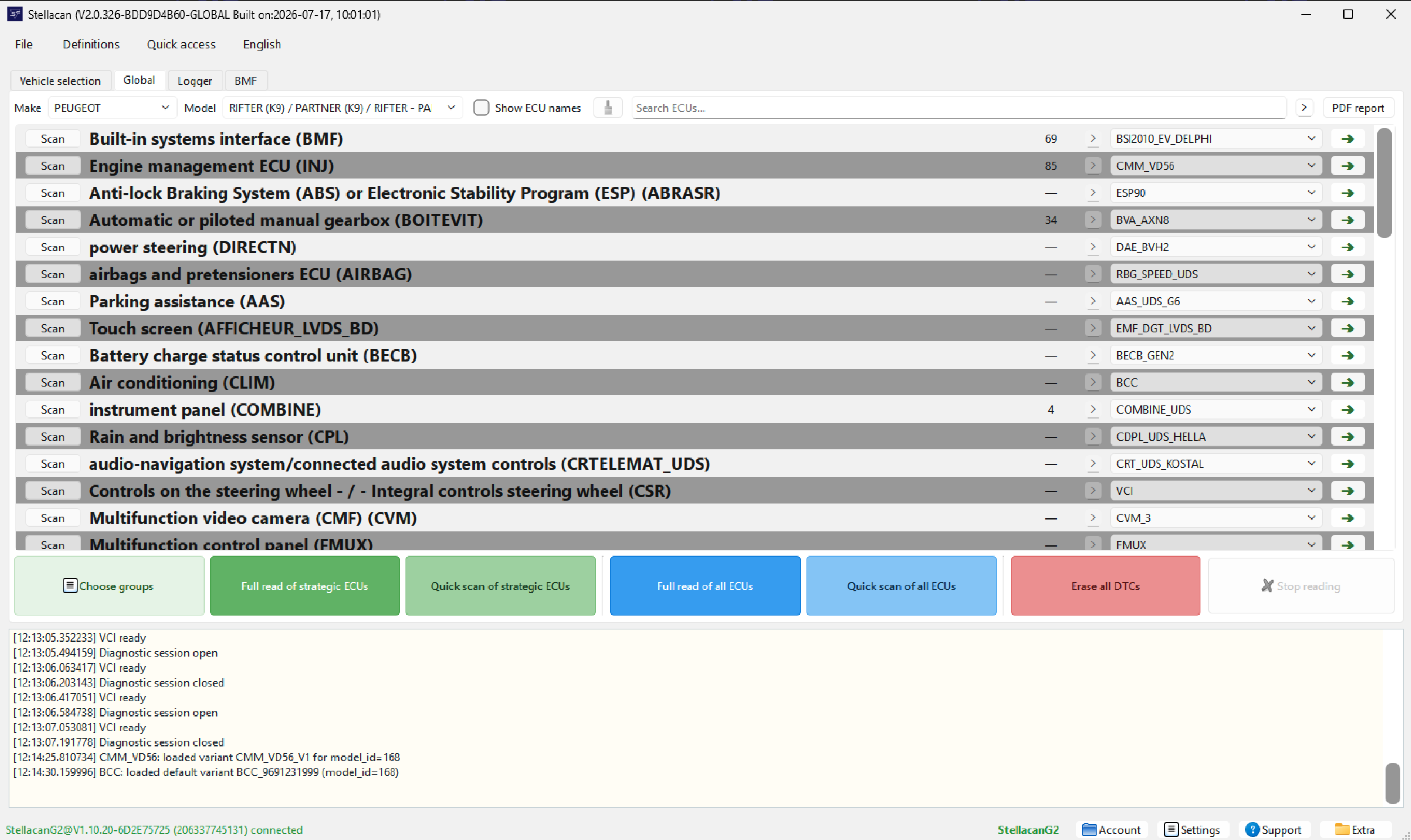

Wyniki skanu globalnego: wykryte sterowniki, liczba błędów i zielone strzałki otwierające obszary poszczególnych modułów.

Praca wewnątrz modułu sterownika

Otwórz sterownik ze skanu globalnego, aby utworzyć zakładkę modułu. Obszar modułu zawiera identyfikację, Flash, Coding, Live data i DTCs, a zależnie od sterownika także History i Operations.

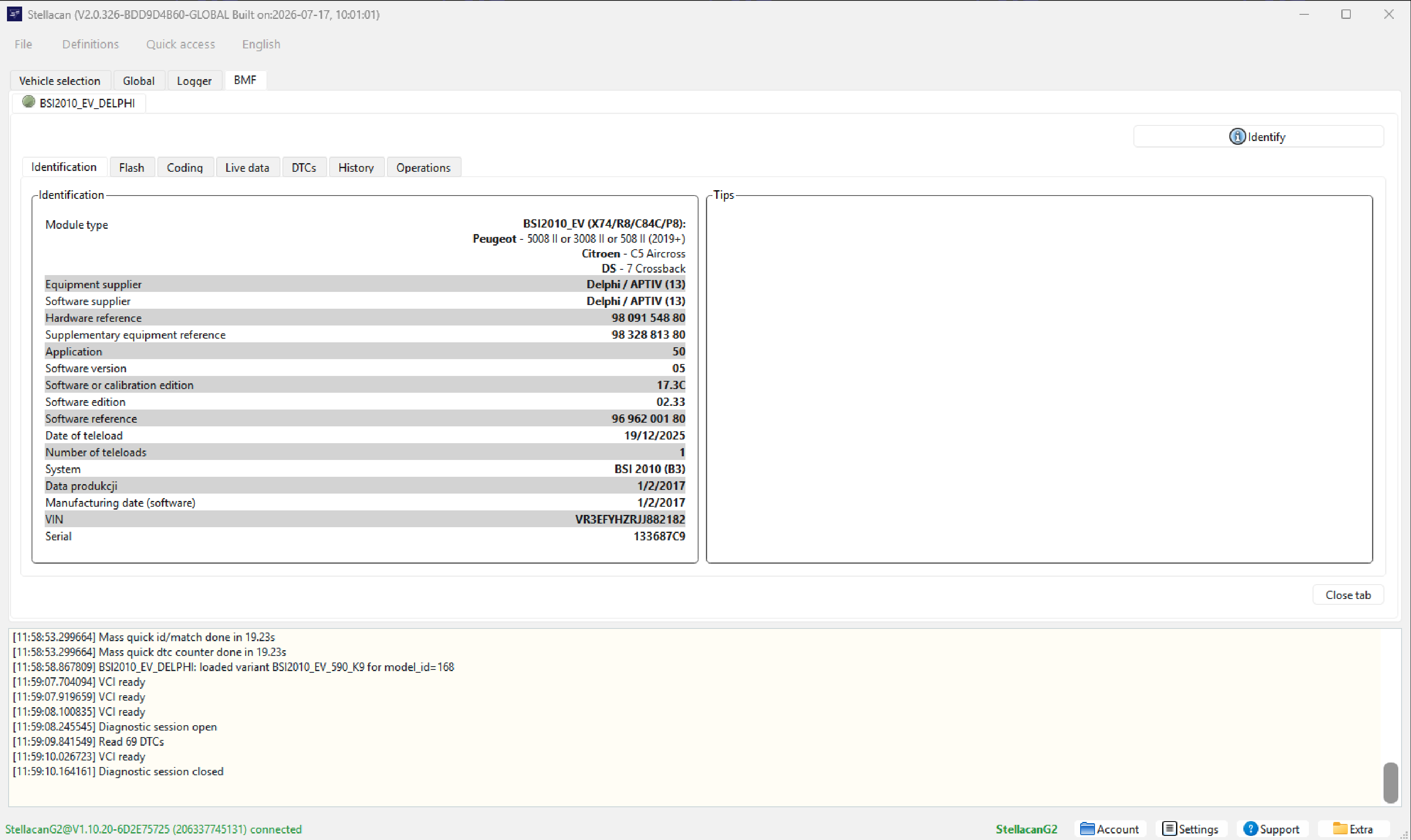

Identyfikacja modułu pokazuje informacje o sterowniku, oznaczenia sprzętu i oprogramowania oraz dane związane z pojazdem.

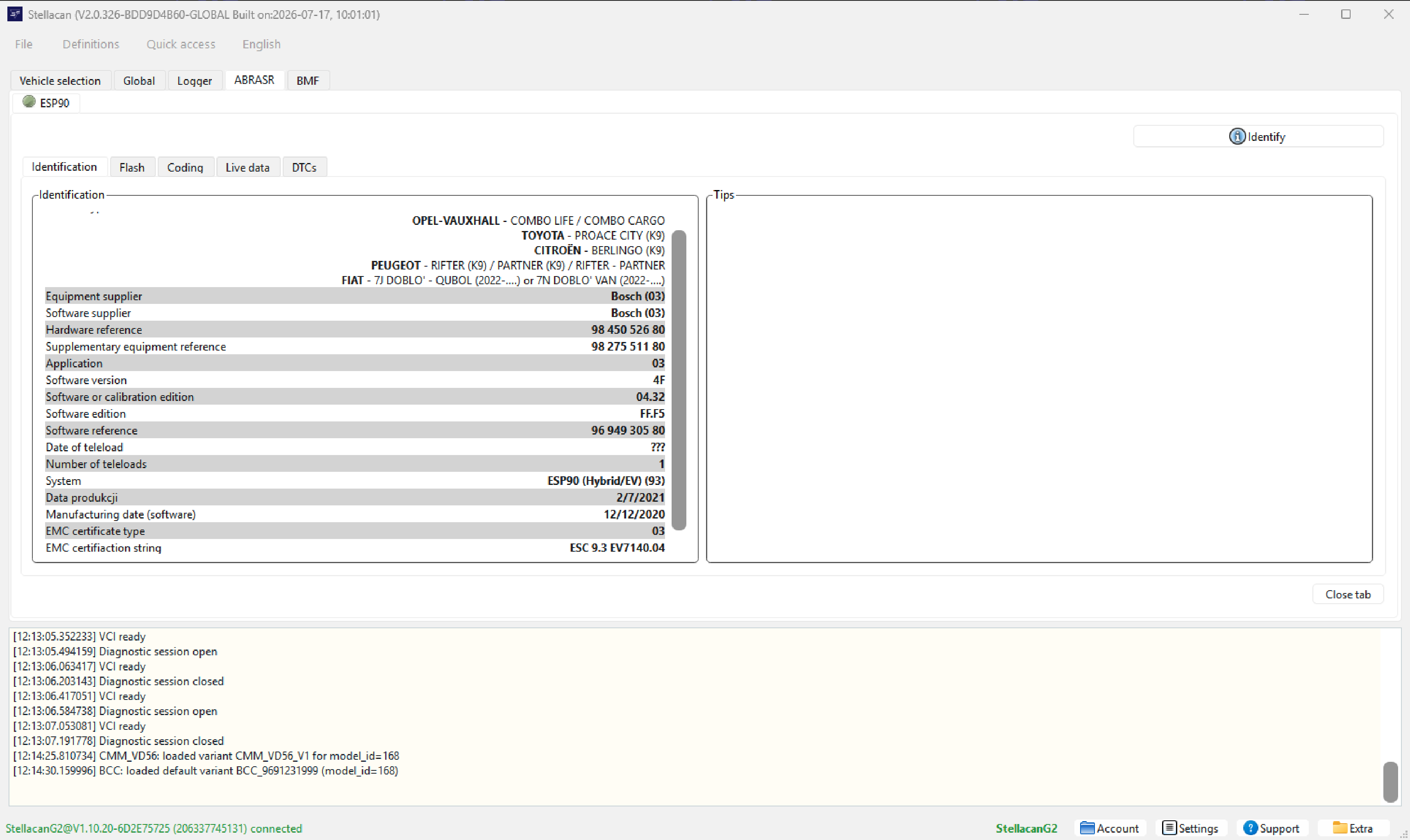

Różne sterowniki udostępniają różne pola identyfikacyjne i dodatkowe zakładki.
Ponowny odczyt identyfikacji — Wybierz Identify ponownie, gdy potrzebujesz aktualnego odczytu danych sterownika. Jest to przydatne po ponownym podłączeniu pojazdu, wymianie modułu lub powtórzeniu próby komunikacji.

Zakładki i funkcje modułu

  • Identyfikacja (Identification) — odczytuje typ ECU, dostawcę, sprzęt, oprogramowanie, VIN i pozostałe pola identyfikacyjne.
  • Flash — udostępnia obsługiwane procedury flashowania. Zakupiona licencja Flash dotyczy wybranego ECU/sterownika i pozostaje ważna przez 72 godziny. Wymagane są stabilne zasilanie i komunikacja.
  • Kodowanie — odczytuje bieżącą konfigurację, porównuje wartości odniesienia i bieżące, pozwala wybrać grupę kodowania, opcjonalnie użyć AI coding i zapisać wybrane kodowanie. Niektóre operacje AI wymagają jednorazowej opłaty licencyjnej.
  • Dane na żywo (Live data) — odczytuje bieżące parametry, odświeża wartości i pozwala wybrać dane do wykresów lub obszaru Logger.
  • Błędy (DTCs) — odczytuje i kasuje błędy, przeszukuje listę oraz otwiera szczegółowe informacje, w tym podejrzane strefy, jeżeli są dostępne.
  • History i Operations — dostępne tylko dla modułów, które udostępniają te funkcje sterownika.

Kody błędów i podejrzane strefy

Widok DTC pokazuje zapisane błędy wybranego sterownika. Użyj pola wyszukiwania, aby zawęzić listę, Read DTCs, aby odświeżyć dane, oraz Clear DTCs, aby skasować błędy, gdy pozwalają na to warunki pojazdu i procedura naprawcza.

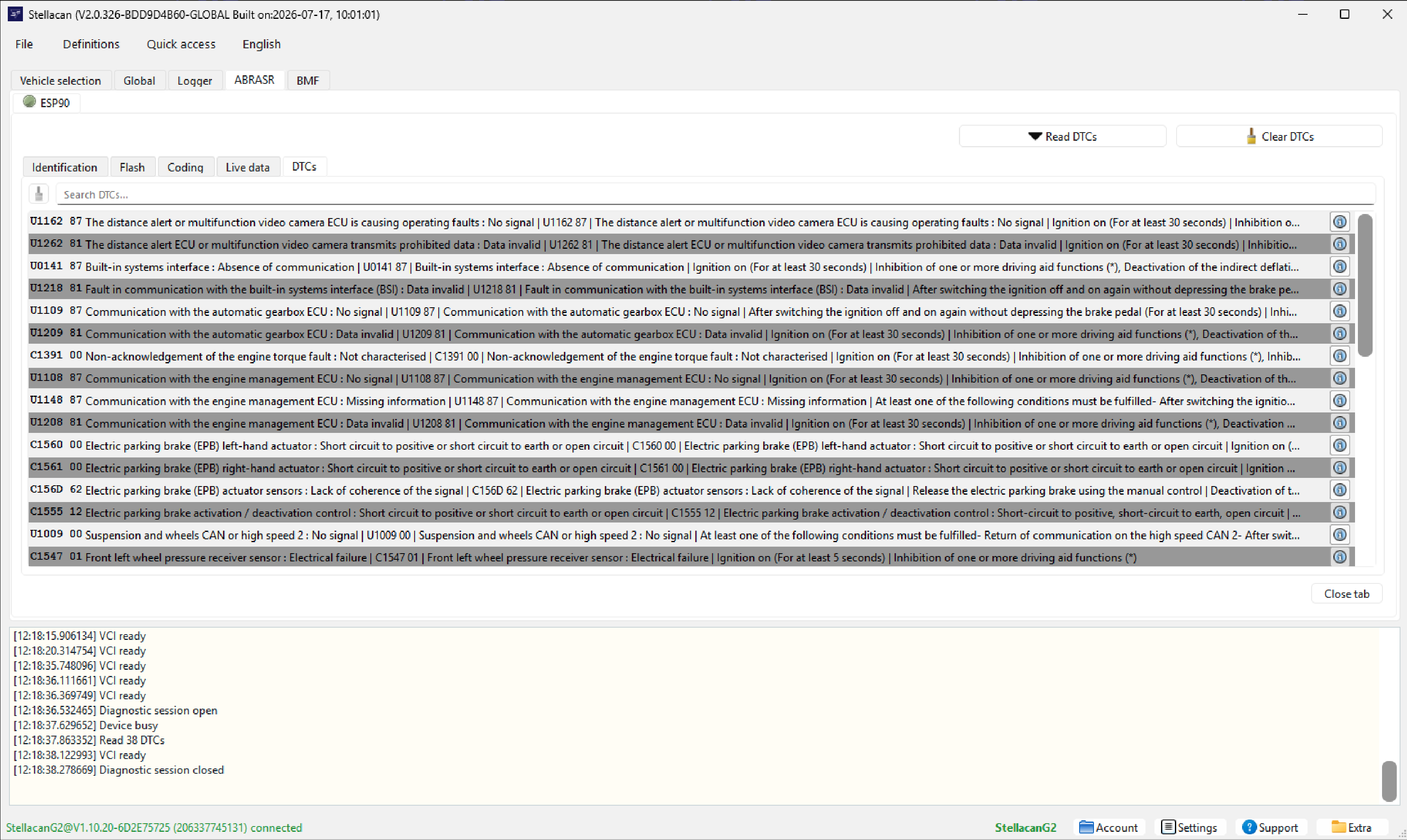

Lista DTC: kody błędów, opisy i przycisk informacji ze szczegółami, jeżeli są dostępne.

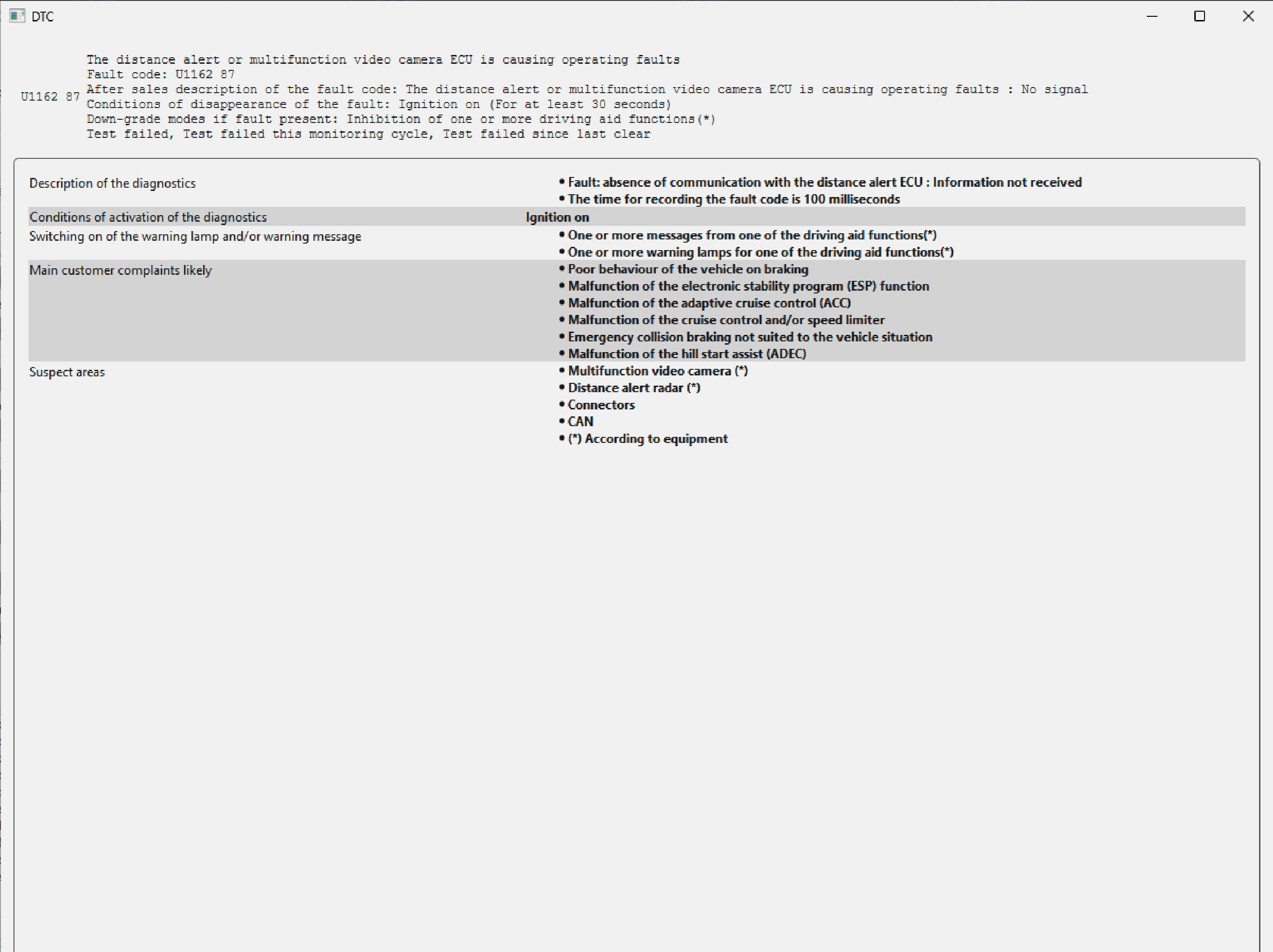

Szczegóły DTC mogą zawierać warunki aktywacji, prawdopodobne objawy oraz podejrzane strefy.
Skasowanie DTC nie usuwa przyczyny problemu. Najpierw zapisz błąd i warunki jego wystąpienia, a następnie kasuj go tylko wtedy, gdy jest to właściwe dla danej procedury diagnostycznej.

Coding, AI coding i live data

Widoki Coding i live data korzystają z tego samego obszaru modułu, ale każda funkcja ma własny selektor i pasek akcji.

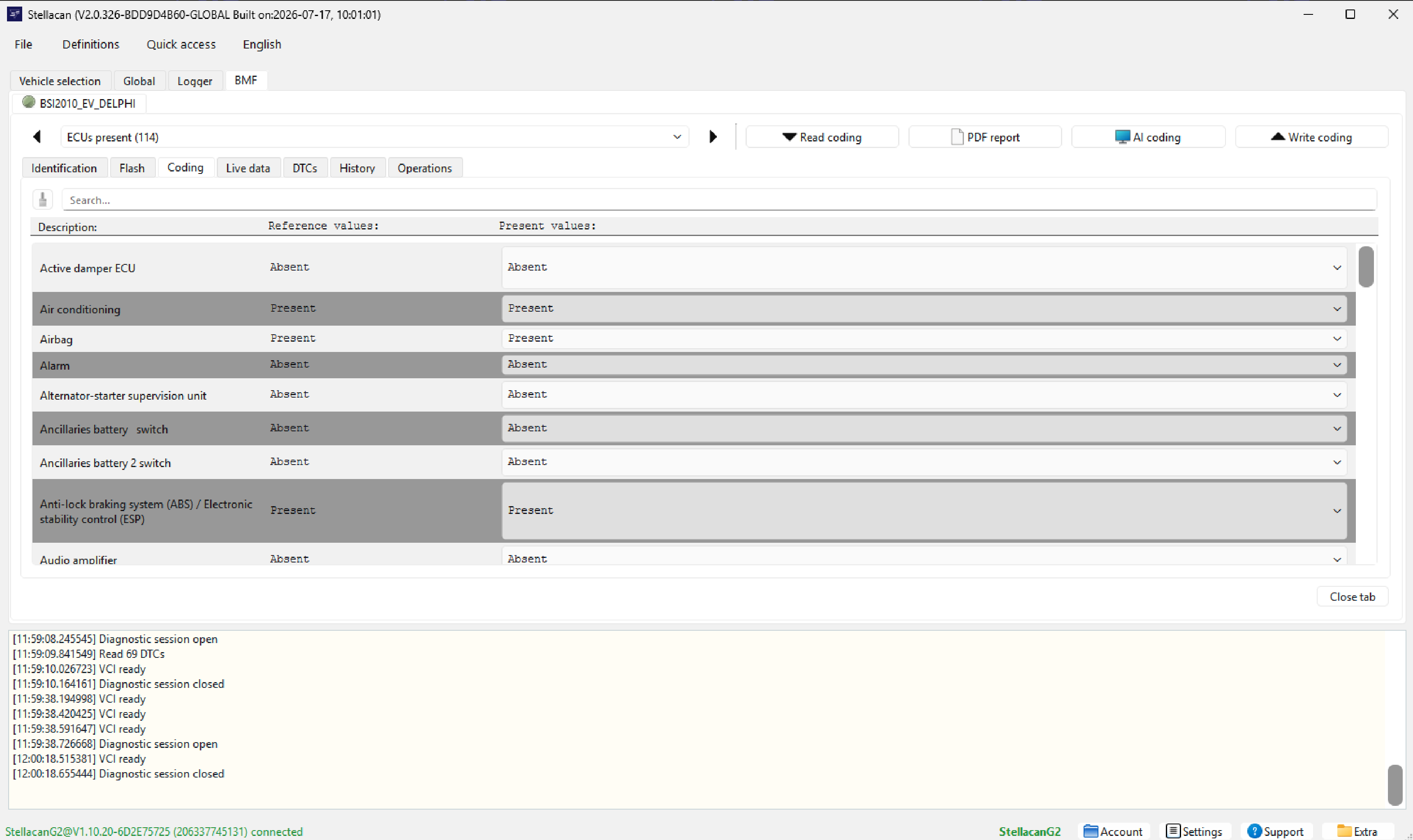

Widok kodowania: wartości odniesienia i bieżące są pokazane obok siebie.

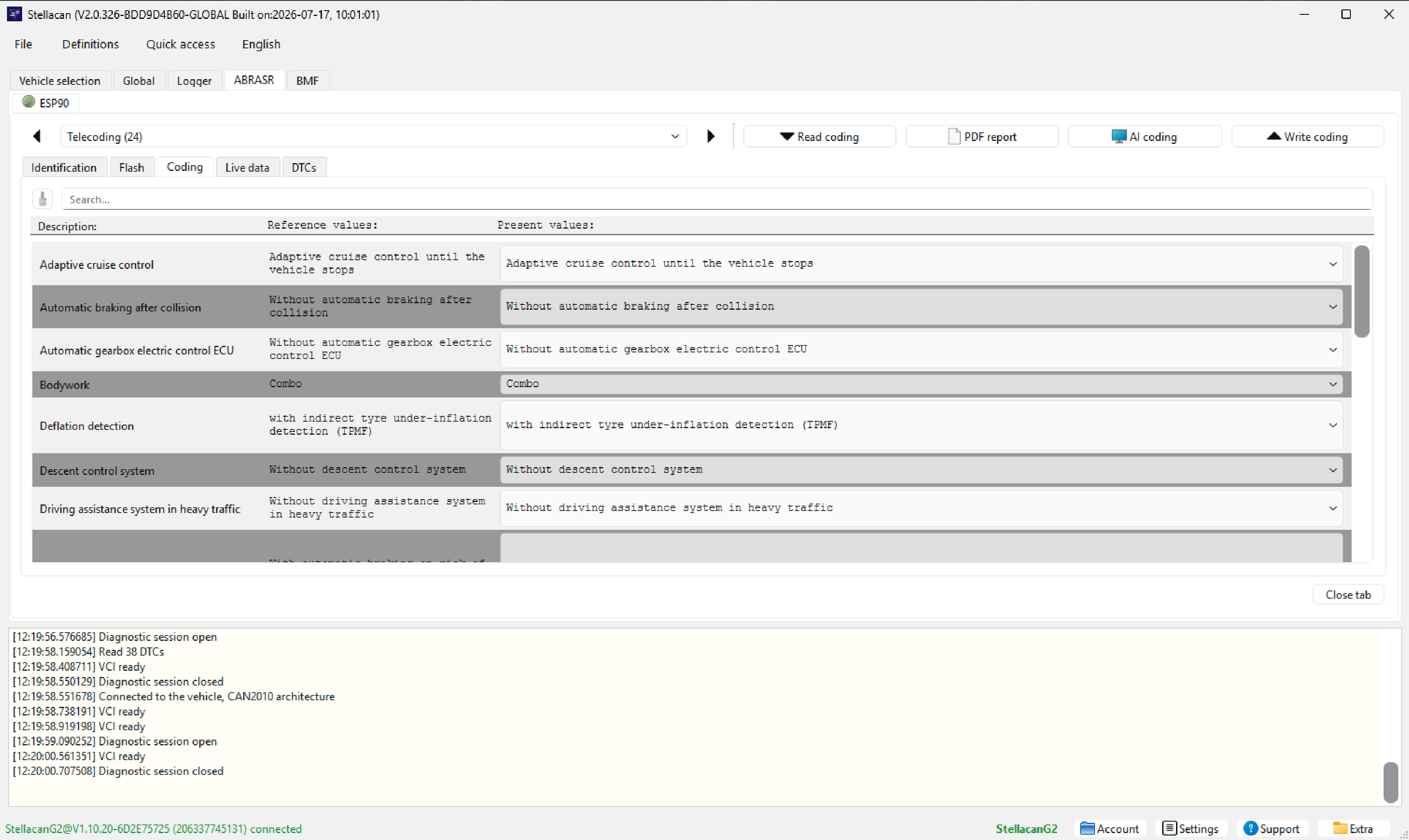

Widok kodowania: wybierz grupę kodowania z górnego selektora, a następnie porównaj i edytuj dostępne wartości.
  • 1
    Wybierz grupę kodowania — Użyj górnej listy rozwijanej, aby wybrać interesującą Cię grupę. Ta sama zasada dotyczy grup danych na żywo.
  • 2
    Odczytaj i porównaj — Odczytaj bieżące kodowanie i porównaj wartości odniesienia z bieżącymi przed wprowadzeniem zmiany.
  • 3
    AI coding (kodowanie AI) — AI coding może pomóc w obsługiwanej operacji kodowania. Przed wysłaniem danych aplikacja poprosi o sprawdzenie VIN. Niektóre operacje AI wymagają jednorazowej opłaty licencyjnej.
  • 4
    Zapisz kodowanie — Zapisuj dopiero po sprawdzeniu wybranych wartości oraz spełnieniu wymagań producenta pojazdu dotyczących bezpieczeństwa i napięcia.

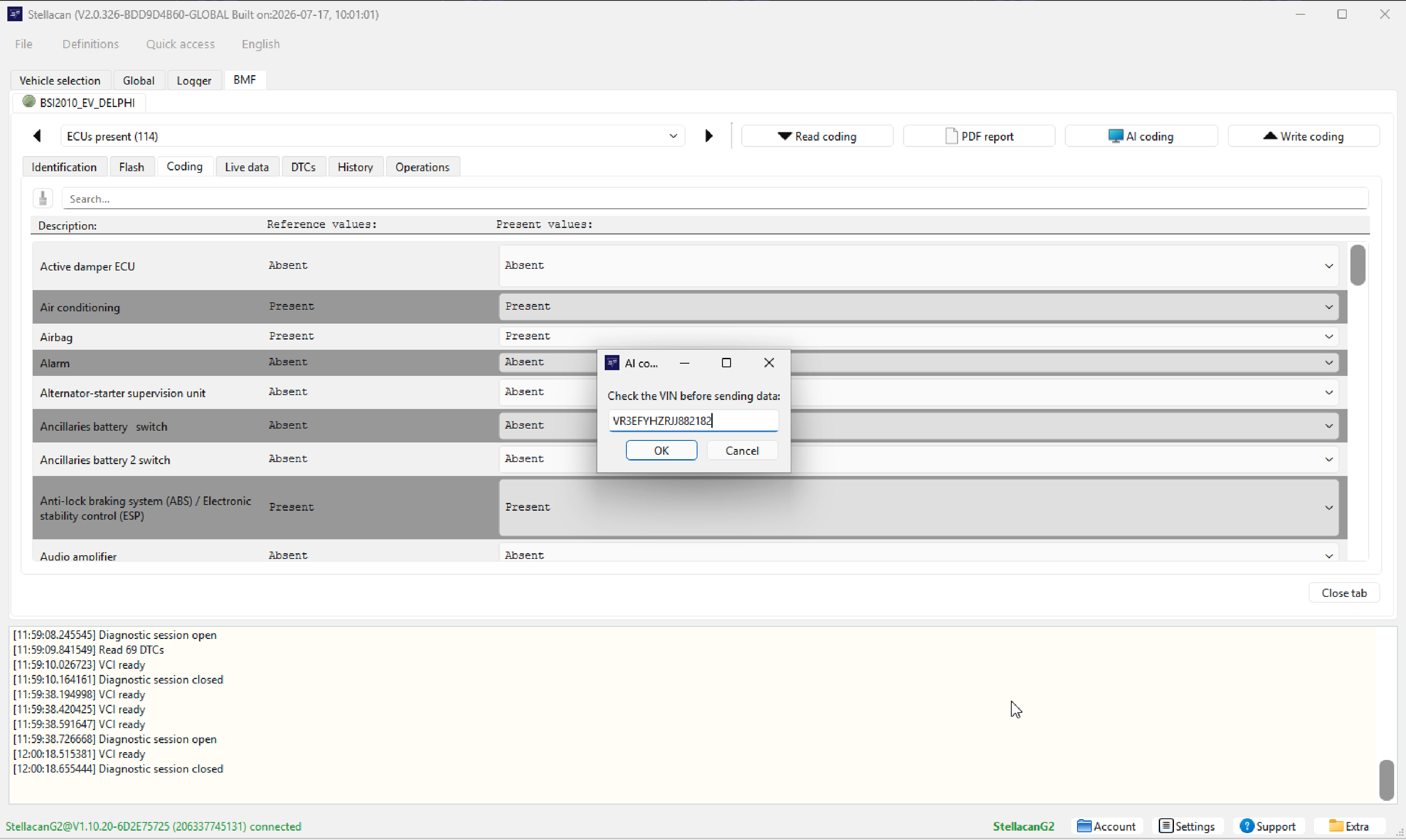

AI coding prosi o potwierdzenie VIN przed wysłaniem danych.

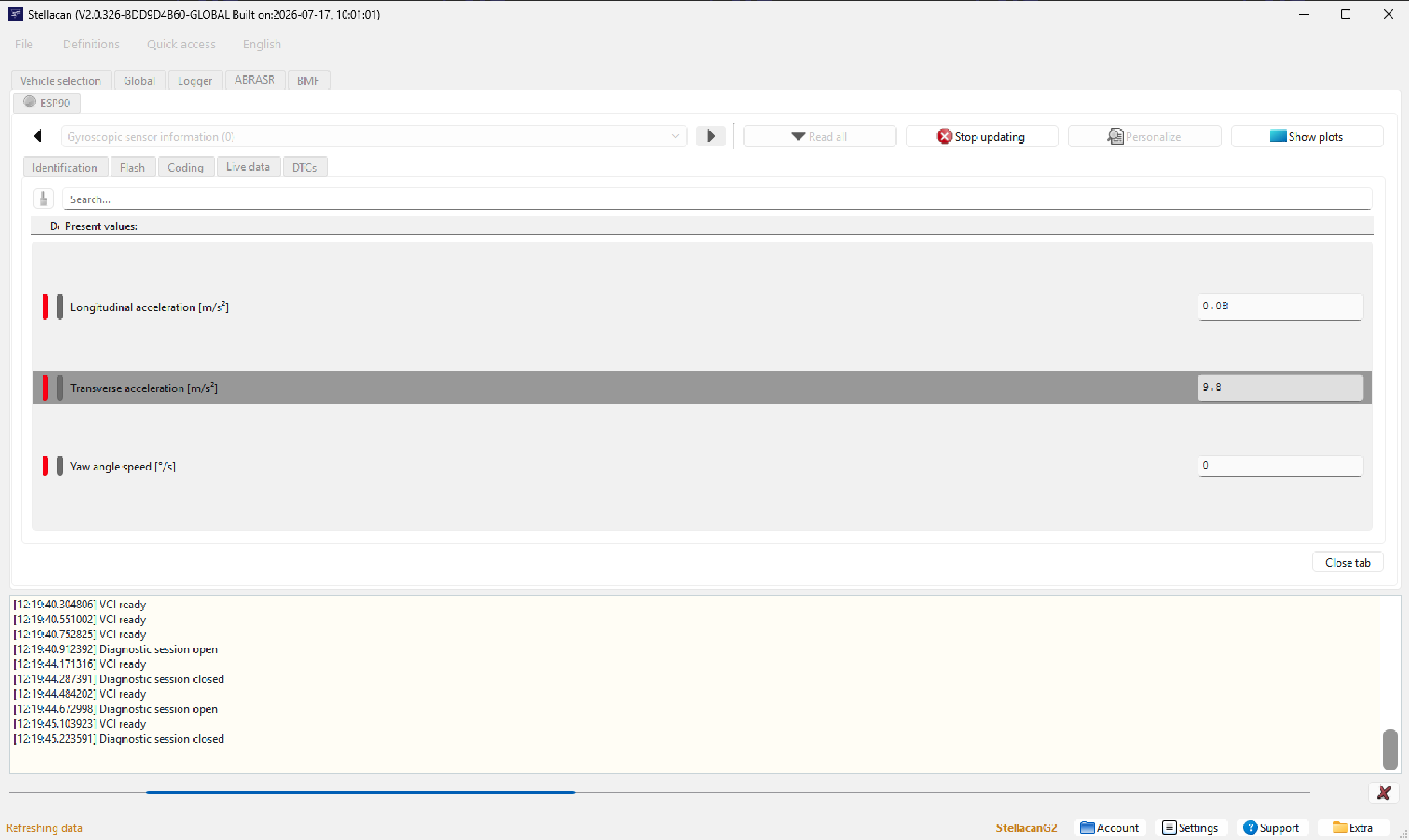

Live data: czerwone oznaczenia dodają parametr do wykresów, a szare — do obszaru Logger.
Wybór danych na żywo — Kliknij czerwony pasek obok parametru, aby dodać go do widoku wykresu. Kliknij szary pasek, aby dodać parametr do Loggera, który może jednocześnie zbierać dane na żywo z wielu modułów.

Podsumowanie handlowo-techniczne

Kup dostęp online

Wybierz Full-access na potrzebny czas: 1, 3 lub 7 dni albo miesięczną subskrypcję. Dostęp rozpoczyna się natychmiast po płatności i aktywacji.

Autoryzacja przez głowicę

Głowica diagnostyczna autoryzuje aplikację desktopową. Osobne logowanie w aplikacji nie jest wymagane, ale głowica musi być podłączona, a dostęp online musi być dostępny do weryfikacji.

Używaj licencji, gdy są wymagane

Zakupiona licencja Flash jest przypisana do wybranego ECU/sterownika na 72 godziny. Niektóre operacje AI wymagają jednorazowej opłaty licencyjnej. Miesięczne plany Full-access mogą obniżyć koszt dodatkowych licencji.

Gotowy do pracy ze Stellacan?

Przed rozpoczęciem sesji diagnostycznej kup Full-access albo doładuj licencje na stronie internetowej.

Zobacz Full-access Kup licencje
